保温层吸水后会怎样：吸水率这项指标怎么看-聚氯乙烯高发泡板 保温材料

保温层吸水后会怎样：吸水率这项指标怎么看


在保温材料的参数表里，导热系数总是最显眼的那一个，厚度也常被反复讨论。但有一项指标，在干燥环境里几乎没人注意，一旦到了潮湿部位，却能决定这套保温"能用多久"——它就是**吸水率**。

这篇讲两件事：保温层吸水之后到底会发生什么，以及**这项指标应该怎么读、怎么比、怎么用于选材**。


一、吸水率到底在测什么

先说清楚概念，避免被参数表绕进去。

**1. 吸水率的两种常见表示**
- **体积吸水率**：吸入水的体积占材料体积的百分比；
- **质量吸水率**：吸入水的质量占材料干燥质量的百分比。

同样是"1%"，两种算法含义不同。**工程上更关心体积吸水率**——因为保温层占的是空间，水替代的是孔隙里的空气。看参数时，先确认是哪种口径。

**2. 相关的几个指标要一起看**
- **闭孔率**：材料中闭孔（互不连通的气孔）所占比例。闭孔率高，水不易渗入，是低吸水的结构基础；
- **憎水率**：反映材料抵抗液态水渗透的能力，通常按专门的憎水试验方法测定；
- **水蒸气透过性能／湿阻因子**：描述水蒸气穿透材料的能力，关系到湿迁移与内部冷凝控制；
- **长期吸水率**：经过长时间浸泡或老化后的吸水表现，与出厂短期值可能不同。

**3. 测试方法与标准**
常见方法涉及硬质泡沫塑料吸水率测定、无机硬质绝热制品试验方法、绝热材料憎水性试验方法等（如 GB/T 8810、GB/T 5486、GB/T 10299 等，以现行有效版本为准）。**不同方法的浸泡时间、水温、是否带表皮、试样状态都不相同，结果不能跨方法直接比较。**


二、保温层吸水之后，会发生什么

**1. 最直接的后果：导热上升，热阻衰减**

保温材料之所以保温，靠的是内部大量静止的空气。静止空气的导热系数约为 **0.026 W/(m·K)**，而水约为 **0.6 W/(m·K)**，**约为静止空气的 20 余倍**。

一旦孔隙中的空气被水取代，材料的导热性能就会上升。**材料还在、厚度没少，但保温能力已经打折**——这就是"湿了的保温层等于不保温"的物理根源。

不同结构对含水的敏感程度不同：开孔、连通孔隙结构的材料，水更容易在内部迁移与滞留，导热受含水影响相对明显；闭孔结构的材料，水难以进入内部，热阻在潮湿环境中相对更容易保持稳定。

**2. 连锁反应会一路扩散**

- **自重增加**：吸水后材料变重，对粘结层、锚固与支架都是额外负担；
- **霉变与异味**：长期含水的保温层不易干透，容易滋生霉菌、产生异味；
- **面层破坏**：水汽向外迁移，造成涂料起皮、饰面鼓包、抹面层开裂脱落；
- **金属件腐蚀**：含水环境加速锚栓、龙骨、支吊架锈蚀；
- **冻融劣化**：吸水后再经历冻结—融化循环，材料结构逐渐破坏（外墙、屋面、室外管道等部位尤为明显）；
- **尺寸变化**：部分材料吸水后可能出现膨胀或变形，影响系统稳定性。

**3. 最麻烦的是"滞后性"**

吸水导致的衰减往往不是立刻看得见的。头一两年可能一切正常，等三五年后能耗上升、墙面发霉、饰面脱落，问题才集中暴露——而这时返工成本已经很高。**这也是为什么潮湿部位的选材，值得把吸水率放在导热系数旁边一起看。**


三、为什么不同材料差别这么大

核心在**结构**：

- **有机泡沫类**（如模塑聚苯板、挤塑聚苯板、聚氨酯、酚醛等）：多为闭孔结构，吸水率通常处于较低水平，其中挤塑类与聚氨酯类往往更低；
- **无机纤维类**（如岩棉、玻璃棉）：纤维交织、孔隙连通，含水控制更依赖构造措施（防水透气层、排水通风层等），在长期高湿环境需要慎重评估；
- **无机发泡类**（如泡沫玻璃、发泡陶瓷，以及无机改性聚氯乙烯高发泡保温板）：闭孔发泡结构，吸水率通常较低，适用于潮湿部位。

需要强调的是：**以上只是结构层面的一般规律，具体数值必须以该产品的检测报告为准**，不同厂家、不同配方、不同工艺的产品差异可能很大，不宜凭材质类别直接下结论。


四、这项指标，到底该怎么看

给你一份实用的读法：

1. **先确认口径**：是体积吸水率还是质量吸水率，别拿两种口径的数字直接比大小。
2. **看测试方法与标准**：要求供方注明依据标准、浸泡时间、试样状态。**跨方法比较没有意义。**
3. **看闭孔率**：闭孔率是"因"，吸水率是"果"。闭孔率高，低吸水才有结构支撑。
4. **看憎水率**：液态水渗透的抵抗能力，对屋面、外墙等淋雨部位尤为重要。
5. **看长期表现**：短期浸泡值好看，不代表长期浸泡、冻融循环后依然稳定。有条件的应关注长期吸水与老化后的数据。
6. **看透湿性能**：与隔汽层、构造层次配合，判断会不会出现内部冷凝。
7. **放到场景里看**：干燥的室内隔墙，与地下室墙体、屋面、室外管道、冷库地坪，对吸水率的要求完全不同。**暴露在液态水或高湿环境越直接，吸水率就越关键。**
8. **看报告而非宣传页**：以 CMA/CNAS 第三方检测报告为准，并核对该批次。

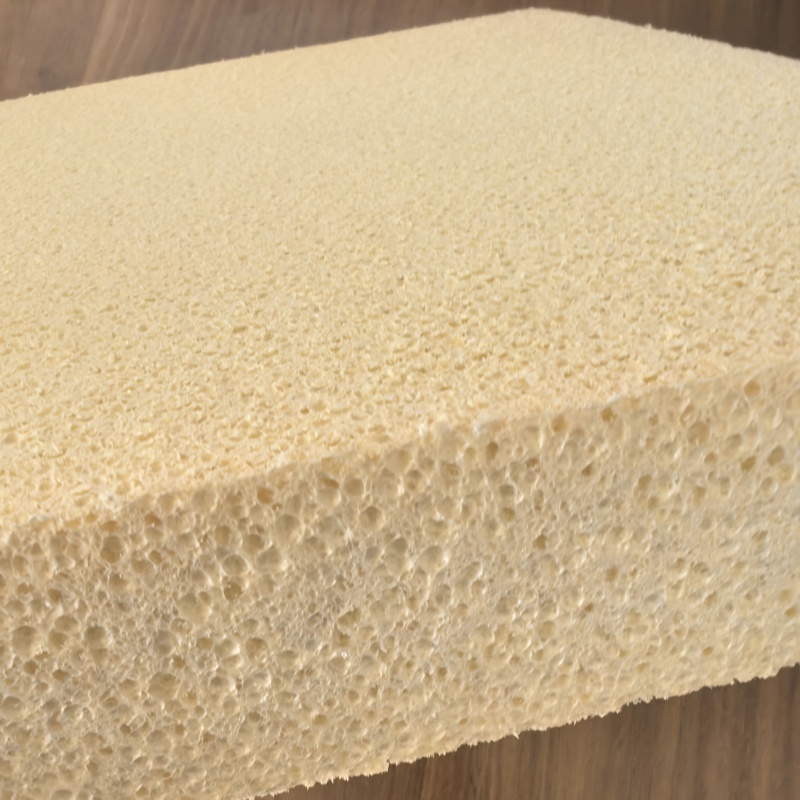

五、无机改性聚氯乙烯高发泡保温板的表现

在需要控制吸水的部位，无机改性聚氯乙烯高发泡保温板有以下几个特点（下列均为典型值，以第三方检测报告为准）：

**闭孔结构、吸水率低。**
闭孔率典型值 **>95%**、吸水率 **<1%**。闭孔结构让水分难以渗入材料内部，有助于在潮湿环境中保持热阻稳定，减缓导热上升；同时因不易含水，也较不易出现霉变与异味问题，且闭孔结构不释放纤维。

**导热系数较低，厚度更省。**
导热系数典型值约 **0.030 W/(m·K)**，在达到同等保温效果时有助于减薄厚度，适合净空受限、荷载受限的部位。

**轻质，且有一定承载能力。**
密度典型值约 **70–100 kg/m³**，自重较轻；本板具有抗压数据、可承重，在地坪、设备基础等需兼顾保温与承载的部位具备应用可能——**但需经具体构造与承载力验算**，长期荷载变形与弹性模量数据应结合项目确认。

**适用温度宽、耐久性好。**
适用温度区间约 **-170℃ ~ 80℃**；理论使用寿命可达 **≥100 年（与建筑同寿命）**，对于返工成本高的隐蔽部位，耐久性值得纳入全生命周期成本一起核算。

**防火等级可按场景选用。**
燃烧性能为 **B1 / A2 级（按场景选用）**。

**适用场景参考**：地下室与首层墙体、屋面、外墙、旧房改造、室外与半室外管道、冷库与低温部位等对防潮有要求的场合。

> 但要说清楚一句：**低吸水率不是免死金牌。**即使材料本身不吸水，如果外部排水没做、防水层破损、隔汽层不闭合、节点没密封，水汽仍可能在界面与构造层中积聚，照样出问题。材料指标与构造做法，是两条腿，缺一条都走不稳。


六、选材与验收清单

- 参数表上写明是体积吸水率还是质量吸水率
- 注明检测依据标准、浸泡时间、试样状态
- 核对 CMA/CNAS 检测报告，且为该批次
- 同时查看闭孔率、憎水率、透湿性能
- 关注长期吸水与冻融后的性能数据
- 与构造设计核对：防水层、隔汽层、排水、节点密封是否配套
- 明确使用场景的暴露等级（淋雨／结露／浸泡／干燥）
- 现场验收时检查保温层是否受潮、破损，受潮材料不得直接覆盖封闭


七、结语

保温层的敌人，往往不是时间，而是水。

水一旦进入孔隙，就把"静止空气"换成"水"，导热能力上升约 20 余倍级别，热阻随之衰减，并引出霉变、增重、冻融、锈蚀一长串问题，而且这些问题常常滞后好几年才显现。

所以读懂吸水率，比单纯追问厚度更有价值：**看口径、看方法、看闭孔率、看憎水与透湿、看长期数据，再放到具体场景里去判断。**材料选对了，构造做全了，这套保温才算真正立得住。


————————————————————————————

【免责声明】

本文为保温材料吸水率指标的常识性技术分享，仅供读者参考，不构成任何工程设计、施工或材料选型的专业依据。文中涉及的测试方法、标准编号与性能指标为科普性说明，具体应以现行有效版本标准、产品执行标准及该批次 CMA/CNAS 第三方检测报告为准；不同测试方法所得数据不可直接横向比较。文中无机改性聚氯乙烯高发泡保温板的相关参数（闭孔率 >95%、吸水率 <1%、导热系数约 0.030 W/(m·K)、密度约 70–100 kg/m³、适用温度区间约 -170℃ ~ 80℃、燃烧性能 B1 / A2 级（按场景选用）、理论使用寿命 ≥100 年等）均为典型值，不同厂家、不同批次产品性能存在差异；其承载应用需经具体构造与承载力验算。工程选材与做法请以具备资质的设计文件与现场技术交底为准，并符合国家及地方现行标准。作者不对依据本文内容做出的任何决策及可能产生的后果承担责任。
