地下室和一楼返潮：保温层为什么要防潮-无机改性聚氯乙烯高发泡板

地下室墙面起皮、衣柜背后发霉、一楼地板边缘发黑、墙纸鼓包……这些问题在很多住宅和小型公建里反复出现。有人做了保温，返潮依旧；有人换了更厚的保温，情况也没改善。

原因常常不在"保温够不够厚"，而在**保温层会不会吸潮**。在地下室和首层这类长期潮湿的环境里，防潮不是保温的附加项，而是**保温能不能成立的前提**。


一、地下室和一楼的湿，到底从哪来

先把湿源摸清楚，才知道该防哪一路：

1. **土壤毛细水**：地下水沿墙体、地坪的毛细孔上升，是最持续的湿源；
2. **土壤侧水汽渗透**：即使没有明水，土壤中的水汽也会因蒸汽分压差，持续向室内迁移；
3. **降雨与地表水**：散水坡失效、排水沟堵塞、绿化浇水贴墙，雨水在墙根积聚；
4. **结露**：地下室墙体与地面常年接近土壤温度，暖湿空气一进入就可能在冷表面凝结（与回南天墙面出水同理）；
5. **通风不足**：地下室换气差，湿气排不出去，越积越重；
6. **施工与使用残余水分**：新建或新装修的基层、回填层含水未干透，后期缓慢释放。

这几路湿源往往**同时存在**，所以单靠一种措施很难根治。


二、核心问题：保温层一吸潮，就不再是保温层

这是本篇最想说清楚的一点。

保温材料之所以能保温，靠的是内部大量静止的空气（或气孔）——静止空气的导热系数约为 **0.026 W/(m·K)**，而水的导热系数约为 **0.6 W/(m·K)**，**约为静止空气的 20 余倍**。

也就是说：**当保温材料的孔隙被水取代，它的导热性能会明显上升，热阻随之衰减。**材料还是那块材料，厚度一点没少，但保温能力已经悄悄打折了。

吸水带来的连锁反应还不止于此：

- **霉变与异味**：含水的保温层长期不干，容易滋生霉菌，产生异味，影响室内环境；
- **面层破坏**：水汽向外迁移，导致涂料起皮、墙纸鼓包、饰面脱落；
- **增重与下坠**：吸水后自重增加，对粘结与锚固系统都是额外负担；
- **金属件锈蚀**：含水环境加速锚栓、龙骨、支吊架等金属件腐蚀；
- **冻融破坏**（外墙与外露部位）：吸水后经历冻融循环，材料结构逐渐劣化。

所以回到标题那个问题——**保温层为什么要防潮？因为在潮湿环境里，不防潮的保温层，最终会退化成一层"湿的材料"，而不是"保温层"。**


三、先分清：防潮和防水不是一回事

这两个词常被混用，但做法完全不同：

- **防水**：抵御液态水、压力水（如地下室外墙迎水面防水、屋面防水），靠卷材、涂膜、结构自防水等实现；
- **防潮／隔汽**：阻隔水蒸气在材料内部迁移与凝结，靠隔汽层、闭孔材料、构造顺序实现。

地下室和一楼的问题在于：**既可能有液态水，也一定有水蒸气。**只做防水不设隔汽，湿气仍可能进入保温层内部冷凝；只谈防潮不治外部水，明水照样能灌进来。**两者都要有，且顺序要对。**


四、正确做法：五层构造逻辑

**第一层：先治水（外部优先）**
散水坡、排水沟、盲沟、场地坡度找顺，墙根不积水；地下水位高的场地结合降水与排水设计；外墙裂缝注浆封堵。外部水不解决，室内做什么都是被动挨打。

**第二层：结构防水**
地下室外墙迎水面防水、结构自防水混凝土、底板防水层；穿墙管、施工缝、变形缝等节点重点处理。

**第三层：保温层（低吸水率是关键）**
在潮湿环境，应优先选择闭孔结构、吸水率低的保温材料，让保温层自身不成为"蓄水层"。

**第四层：隔汽层与构造顺序**
做内保温时，隔汽层通常设在保温层的室内侧（暖侧），阻止室内湿气进入墙体内部冷凝；节点处（墙地交接、阴阳角、穿墙管）必须密封闭合，形成连续的隔汽密封面。具体做法应按设计要求执行。

**第五层：面层与保护**
饰面层与保护层避免机械损伤，同时兼顾可检修性；地面可结合架空、防潮垫层、排水板等构造措施。

**配套：通风与除湿**
新风、除湿机、合理换气策略，把室内露点压下来。尤其在梅雨、回南天这类高湿季节，应减少引入室外高湿空气。


五、材料怎么选：无机改性聚氯乙烯高发泡保温板的适配点

在地下室与首层这类环境，无机改性聚氯乙烯高发泡保温板有几个值得关注的特点（下列均为典型值，以第三方检测报告为准）：

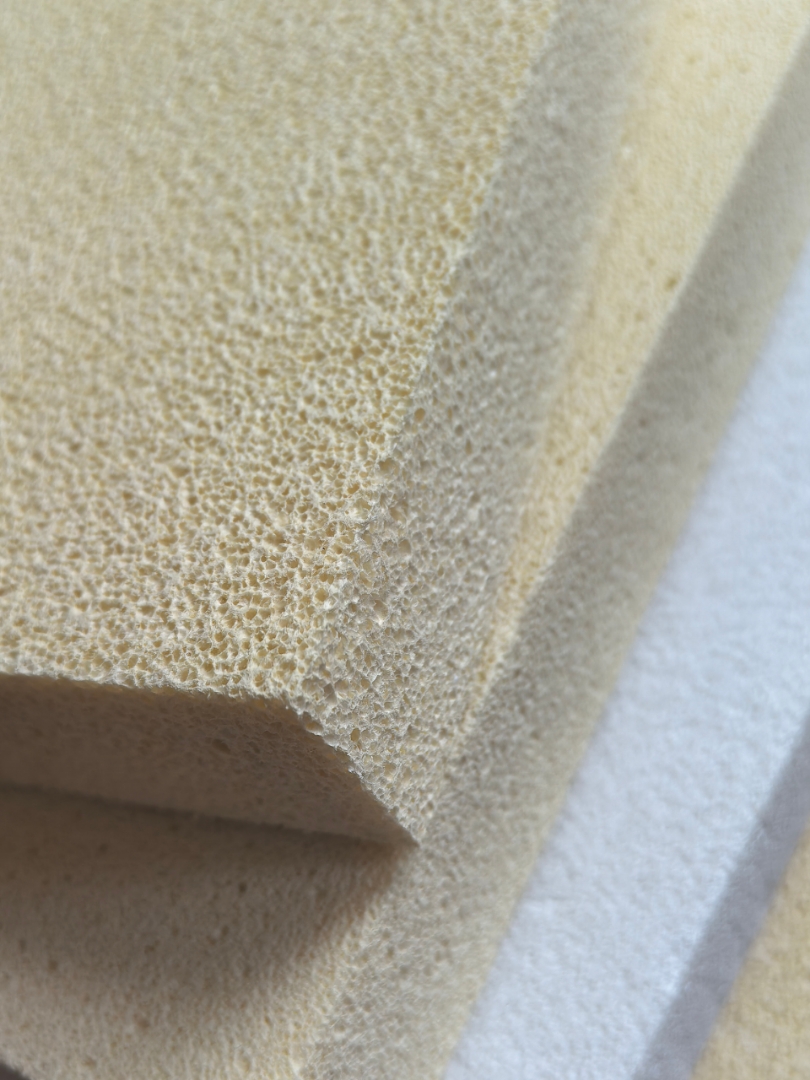

**闭孔结构、吸水率极低——直击"吸潮失效"这一要害。**
闭孔率典型值 **>95%**、吸水率 **<1%**。闭孔结构让水分难以进入材料内部，有助于在长期潮湿环境中保持热阻稳定，避免"越用越不保温"；同时因不易含水，也较不易出现霉变与异味问题，且闭孔结构不释放纤维，对室内环境更友好。

**导热系数较低——薄一些，少占层高。**
导热系数典型值约 **0.030 W/(m·K)**。地下室层高本就紧张，较低的导热系数有助于在达到同样效果时减薄厚度。

**轻质，且有抗压数据、可承重。**
密度典型值约 **70–100 kg/m³**，自重较轻；本板同时具有抗压数据、可承重，在地下室地坪、设备基础等需要兼顾保温与承载的部位具备应用可能。**但必须说明：整体可承重不等于每个构造都能直接用**——地坪、基础类部位仍需具体构造做法与承载力验算，长期荷载变形与弹性模量等数据应结合项目进一步确认。

**适用温度区间宽、耐久性好。**
适用温度区间约 **-170℃ ~ 80℃**；理论使用寿命可达 **≥100 年（与建筑同寿命）**，对返工成本很高的地下室而言，耐久性值得纳入全生命周期成本衡量。

**防火等级可按场景选用。**
燃烧性能为 **B1 / A2 级（按场景选用）**。地下室、首层公共区域通常有明确防火要求，材料等级应在设计选型阶段确定。

> 要提醒的是：**材料只是其中一环。**再低吸水率的保温板，如果外部排水没治、隔汽层没闭合、节点没密封，同样会出现问题。构造顺序和施工质量，与材料性能同等重要。


六、六个常见误区

1. **只做防水，不做隔汽**：湿气照样进保温层，形成内部冷凝；
2. **只看导热系数，不看吸水率**：初期效果都不错，两年后差距才显现；
3. **用易吸湿的开孔材料**：在长期潮湿环境应慎重评估其长期表现；
4. **保温层直接贴，无隔汽无保护**：缺少闭合的隔汽密封面与面层保护；
5. **高湿季节大开门窗通风**：等于把室外湿气请进地下室；
6. **只换面层不查根源**：刷了防霉涂料，湿源还在，问题还会回来。


七、自查清单

- 墙根散水、排水沟通畅，场地无积水
- 地下室外墙防水与节点（穿墙管、施工缝）完好
- 保温材料吸水率指标已核对（优先闭孔、低吸水）
- 内保温隔汽层位置与连续性是否符合设计要求
- 墙地交接、阴阳角、管道根部是否密封闭合
- 地下室湿度与露点是否可控，除湿措施是否到位
- 地面构造是否兼顾防潮与承载（含承载力验算）
- 已有霉变部位是否查明湿源后再处理


八、结语

地下室和一楼返潮，表面看是"水"的问题，实质上是**保温系统能不能在潮湿环境中长期保持性能**的问题。

水的导热能力约为静止空气的 20 余倍，保温层一旦吸潮，厚度再大也会打折。所以在这类场景里，正确的顺序是：**先治外部水，再做结构防水，然后选低吸水率的闭孔保温材料，配合隔汽层与连续的节点密封，最后用通风除湿把露点控制住。**

无机改性聚氯乙烯高发泡保温板在闭孔低吸水、导热低、轻质、防火等级可按场景选用等特点上的组合，使其较为适合这类高湿部位的改造与新建——但请记住，**它解决的是材料这一环，构造与施工那几环，一样都不能省。**


————————————————————————————

【免责声明】

本文为建筑防潮与保温的常识性技术分享，仅供读者参考，不构成任何工程设计、施工或材料选型的专业依据。文中提及的湿源分析、构造顺序与检查项目为通用性说明，实际工程应结合场地水文地质、结构现状、使用功能与国家及地方现行标准，由具备资质的单位进行设计与验算；涉及防水、结构、承载与电气的部分，应另行专项评估。文中无机改性聚氯乙烯高发泡保温板的相关参数（闭孔率 >95%、吸水率 <1%、导热系数约 0.030 W/(m·K)、密度约 70–100 kg/m³、适用温度区间约 -170℃ ~ 80℃、燃烧性能 B1 / A2 级（按场景选用）、理论使用寿命 ≥100 年等）均为典型值，不同厂家、不同批次产品性能存在差异；其承压与承载应用需经具体构造与承载力验算，长期荷载变形与弹性模量数据应结合项目确认，实际应以该批次 CMA/CNAS 第三方检测报告及产品说明书为准。作者不对依据本文内容做出的任何决策及可能产生的后果承担责任。
