1.名称:双面钢板防火复合板(内夹防火隔热材料)风管 2.形状:矩形 3.规格:长边长(mm):6304.板材材质:一体式漂珠硅晶耐火风管,风管由双面彩钢复合一体板制成,板芯采用轻体硬质漂珠硅晶耐火隔热板,芯材厚度>20mm，苏材密度<270KG/M”,芯材抗折强度>2.0MPa,芯材 1000℃高温导热系数401W/(m·K)芯村氣离子含里为 ...

（除服务净化区域空调系统外）连接空调系统风管采用双面复合风管制作，复合风管内外钢板厚度为0.3mm，保温材料采用酚醛，厚度为20mm。保温材料性能要达到：密度70kg/m3，导热系数≤0.034W/m.K(平均温度（25℃）。风管采用断桥铝合金法兰连接，直角弯头内做导流片。 本工程的防排烟风管应符合GB 51251-2017《建筑防烟排烟标准》要求。防排烟风管采用钢面无机硅晶风管；...

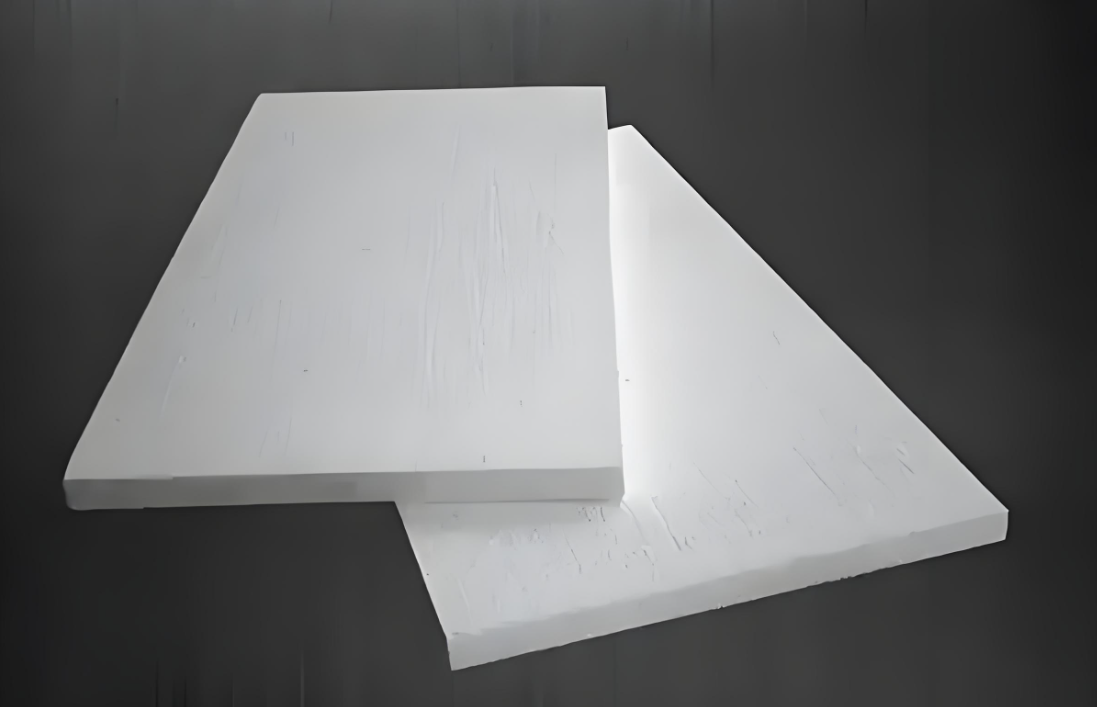

(内外贴面均为无缝一体框咬接,芯材为陶瓷纤维板,容重≥110kg/m,风管板材燃烧性能为不燃A2级:耐火极限0.5h,成品板材厚度25mm,外层彩钢板厚度0.5mm，风管内壁金属板厚度1.0mm)  (内外贴面均为无缝一体框咬接,芯材为陶瓷纤维板,容重≥110kg/m,风管板材燃烧性能为不燃A2级:耐火极限0.5h,成品板材厚度25mm,外层彩钢板厚度0.5mm，风管内...

一体化钢面无机硅晶防火风管的耐火极限判定均必须满足GB/T17428《通风管道耐火试验方法》(当耐火完整性和隔热性同时达到时方能视作符合要求),并须提供由国家防火建筑材料质量监督检验中心出具的合格有效耐火性能(安全性能型式检验报告。一体化钢面无机硅晶防火风管由工厂化预制装配生产；成品风管内、外壁均为镀锌钢板或彩钢板，中间为夹芯层，夹芯层与钢板采用无机胶一次成型复合，成品风管由不少于三层结构组成...

方案一：  防排烟风管采用镀锌钢板制作，外包覆无机漂珠耐火隔热板成品风管，角钢法兰连接，风管附件及板材厚度应满足消防要求。钢板厚度应满足《GR50243-2016》表4.2.3-1高压系统镀锌板厚要求。其耐火极限须同时满足GR51251-2017关于完整性和隔热性的技术标准要求耐火极限判定必须满足《通风管道耐火试验方法》GB/T17428要求，并提供型式检测(安全性能)报告，确保测...

防排烟风管采用金属风管外包覆单面漂珠耐火隔热复合板成品风管，角钢法兰螺检连接，法兰与风管内侧为冷热断桥结构，风管附件及板材厚度应满足消防要求，内壁钢板厚度应满足《 通风与空调工程施工质量验收规范》GB 50243-2016表4.2.3-1高压风管钢板壁厚要求，其耐火极限判定必须满足《 通风管道耐火试验方法》GB/T 17428-2009要求，并提供耐火性能型式检验报告。漂珠耐火隔热复合板由外层...

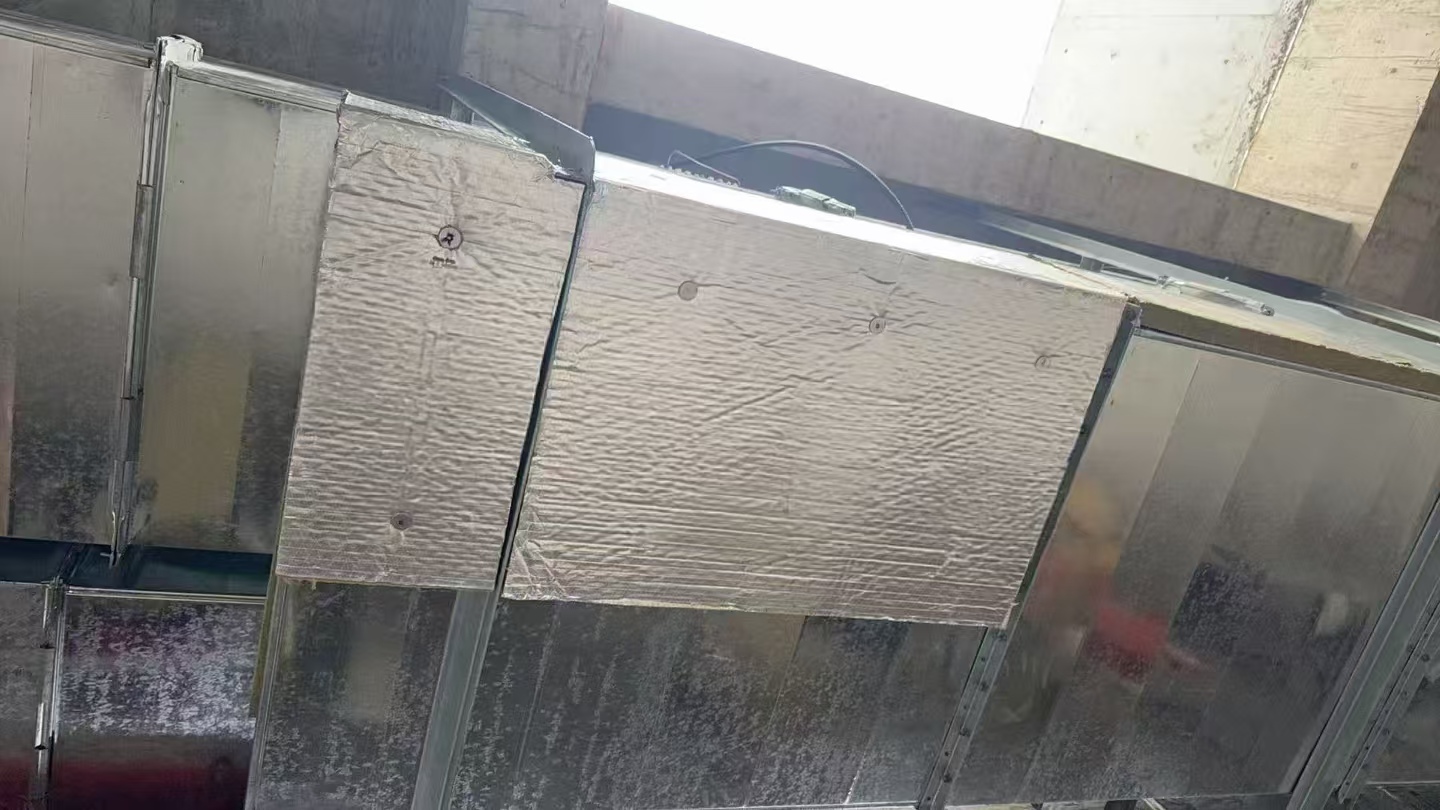

本工程防吊顶内及明装的防排烟管道采用防火风管，防火风管采用镀锌钢板+保温材料（40mm离心玻璃丝棉毡）+风管外包防火板的做法。 镀锌钢板风管技术要求详见风管章节，本章节对防火板技术要求如下：    （1）主要引用规范： 《建筑材料燃烧性能分级方法》（GB8624-2012） 《无石棉纤维增强硅酸钙板》（JC/T564.1-2018） 《建筑材料放射性核素...

镀锌钢板风管和配件的最小厚度按下表执行： 矩形风管长边长度（mm） 通风、空调系统 ≤320 0.5 ＞320，≤630 0.6 ＞630，≤1000 0.75 ＞1000，≤2000 1.0 ...

空调通风等风管采用镀锌钢板,规格按照图纸标注尺寸加工,产品性能应符合《通风管道施工技术规程JGJ-T141-2017》标准。其镀锌钢板风管内外层基板厚度为0.326mm,保温夹芯材料为A级不燃玻纤,总厚度为30mm。

耐火极限要求≥1.0小时； 其基材为不燃A2级复合微孔材料； 厚10mm； 内外面覆复合0.2mm压花彩钢板； 板芯密度为100kg/m2； 风管采用合金法兰连接； 风管需通过耐火极限2小时的型式检验（GB/T17428-2009）

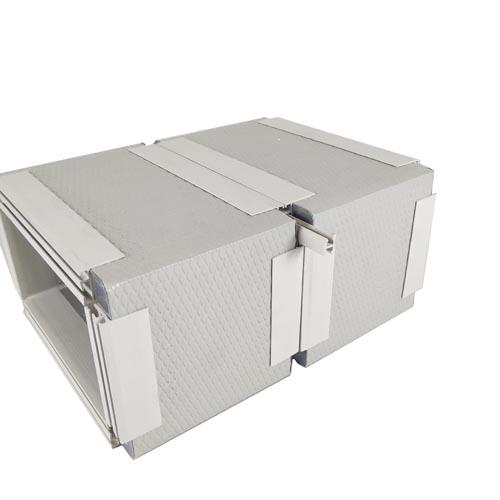

改性酚醛； 单面复合0.2mm压花彩钢，内复合0.2mm压花铝板； 板材整体厚度20mm； 板材PH中性值为5-7； 导热系数0.023w/(m.k)； 热阻0.869(㎡.k)/w； 热阻限值0.81(㎡.k)/w； 连接方式为铝合金断桥法兰； 产品必须通过：燃烧性能为不然A级材料。

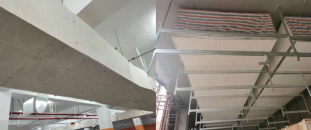

装配式复合风管做法: 1.组成装配式复合防火风管的板材由纳米微孔硅晶板加观面彩钢板组成,板材不得返卤,惜水半≥99%,抗冲击强度调足规范要求,纳米微孔硅晶板密度≤350 kg/m,导热系数(70℃)≤0.052 w/(m.k).并提 供国家级权威检测中心出具的对应检测报告; 2.纳米微孔硅晶板燃烧性能达到A1组,烟毒性达到AQ1级,并提供国家级权械检测机构出具的对应检测...

0.13、防凤管(含排烟、消防补风、加压风管)采用装配式成品风管,其基材为不燃A级无机微孔镁质风管板,连接方式为角。 钢法兰,耐火极眼应符合《建筑防烟排烟系统技术标准》(GB51251-2017)相关要求:当耐火极极限10小时(含0.5h) 复合板材总厚>10m,当耐火极极限20小时复合板材总厚>15mm,外表面覆02mmn彩钢板:风管需提供防排烟风管耐火 完整性与隔热性型式...

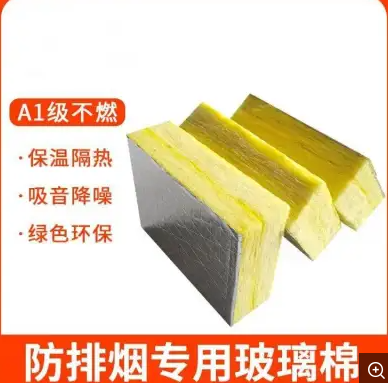

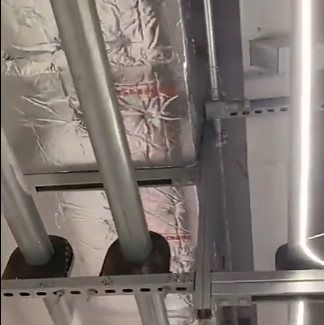

说明:布置在厨房等高湿度房间内的空调送风管的保温厚度需要35mm。 安装在吊顶内的厨房水平排油烟管道,其隔热层应采用A级不燃材料离心玻璃棉制作,并与可燃物保持不小于150mmn的距离。表面须附有原厂装贴的阻燃玻纤布复合铝箔防潮层,厚度50mm.满足0 5h耐火极限。 排烟风管坚向管道设置在管井内时,应用防火物料包襄以保证不低于0.5b耐火极限·水平管道当设置在吊顶内时,用防火...

1.材质:镀锌钢板 2.形状:圆形 3.规格:直径200mm以内 4.板材厚度:0.5mm 5.管件、法兰等附件及支架设计要求:空调、通风风管采用共板法兰连接时,法兰垫料采用 3mm 厚的密封胶条。排烟风管或排风排烟合用的风管采用法兰连接时,法兰垫料采用 6mm 厚的陶瓷纤维防火密封条或耐热橡胶石棉板，含支架 6.风管道穿过内墙和楼板处应设套管,套管与管道之间的缝隙应填充柔性防腐 、...

1.名称:节能型彩钢玻纤内衬风管 2.形状:矩形 3.规格:风管外贴面采用厚度0.3mm抗氧化彩钢贴面,机械一次性压筋(加强筋)成型;风管内贴面:抗菌抗氧化彩钢贴面,彩钢厚度0.3mm;保温层为A级不燃环保玻璃纤维板,容重≥75kg/m3,厚度≥26mm,燃烧性能A1级,导热系数≤0.032w/m.k,热阻≥0.81m2K/W (常温24℃); 4.现场无需再做二...

1.名称:机械自动化一次性成型的成品风管 2.形状:圆形 3.规格: 风管内外壁均为厚度0.5mm的彩钢板;防火隔热层采用硅酸铝板(不含石棉),厚度≥20mm,容重≥96kg/m3 4.现场无需二次增加防火、隔热工序,满足GB51251-2017规范要求的耐火完整性和隔热性 5.连接方式:角钢法兰连接

排烟系统使用;金属法兰连接，法兰断面高度不小于25mm:厚度不小于2.5mm;风管夹芯芯材为硅质化耐火无机纤维复合材料，防火等级A级不燃，密度70-90kg/m，导热系数:0.038w/m.k:憎水率多98%，环保无毒害无放射性不含石棉，不含酚醛树脂且无甲醛释放，不含有毒有害物质;耐火极限1h 正压送风系统使用:金属法兰连接，法兰断面高度不小于25mm:厚度不小于2.5mm;风管夹芯芯材为硅...

防火时间:0.5h 外层材质：彩钢板 内层镀锌钢板厚度：0.75mm（锌层≥100g) 板芯：漂珠（不含镁质，密度≤200kg/m³）或酰亚胺多晶硅板（含量≥95%） 连接方式：角钢法兰 防火时间:1h 外层材质：彩钢板 内层镀锌钢板厚度：0.75mm（锌层≥100g) 板芯：漂珠（不含镁质，密度≤200kg/m³）或酰亚胺多晶...

1.名称：纤维织物保温复合风管 2.规格型号：纤维织物复合风管保温层厚度不小于25mm 3.管件、法兰等附件及支架设计要求：按图纸设计及技术规范 4.接口形式：法兰式咬口 5.包括支吊架及其除锈刷油、角钢法兰等 6.其它：满足设计、招标文件、技术标准和要求、相关图集、现行施工及验收规范等相关要求
