暖冬里也会有强寒潮：气温起伏对保温层的考验

今年秋天的气候消息，很多做工程的人都看到了：2026 年 9 月已形成一次超强厄尔尼诺事件。跟着来的判断是，今年冬天大概率偏暖。

但同一份预测里还有半句话，容易被前面的"暖冬"盖过去：气温总体偏高，寒潮频次略偏多，冷暖起伏大，需重点防范阶段性强寒潮和南方低温雨雪冰冻。

对保温层来说，真正难对付的往往不是"冷"，而是这个"起伏"。

一冷到底的冬天，保温层面对的是一种稳定工况；而暖冬的典型形态是化冻交替——一场寒潮把墙体和保温层冻透，几天后回暖化开，再过些天又来一场。同一层材料，在同一个冬天里被反复"折腾"。

本文把气温起伏伤保温层的四条路径拆开讲：热胀冷缩、冻融循环、结露界面移动、热桥应力集中。看清楚路径，才知道该在哪些部位、哪些做法上用力。

一、先分清"平均值"和"过程"

暖冬是统计口径，说的是三个月平均气温比常年偏高；寒潮是天气过程，指一次具体的强冷空气活动。两者并不矛盾——暖冬里照样会来强寒潮，只是平均下来偏暖。

这件事对保温层的意义在于：材料与构造承受的是过程，不是平均值。

建筑热工设计按冬季室外计算温度取值（GB 50176 规定了这套参数），那是设计工况；而一个冬天里墙体的实际温度曲线，是随每一次冷暖过程上下摆动的。设计的任务是保证在计算工况下满足热阻要求，但构造的耐久性，取决于它能扛住多少次这样来回摆动。

所以看保温层好不好，不能只看"这个冬天冷不冷"，要看"这个冬天温度上下摆了多少次、幅度多大"。

二、机制一：热胀冷缩在界面上的反复累积

保温层不是一个整体，它是几层材料粘在一起：基层墙体、粘结层、保温板、抹面层、饰面层。这几层的线膨胀系数并不相同。

温度一升一降，各层伸长的量不一样，界面上就会产生剪应力。单次温差引起的应力可能不大，但暖冬的化冻交替意味着一整个冬天要经历几十次涨落。应力反复作用，界面就开始疲劳：先出现细微裂缝，再发展成空鼓，严重的会脱粘。

JGJ 144-2019 对这套系统提了两条直接相关的要求：

· 第 3.0.1 条：应能适应基层墙体的正常变形而不产生裂缝或空鼓；
· 第 3.0.2 条：应能承受自重、风荷载和室外气候的长期反复作用。

这两条讲的都是"变形"和"反复"。规范把这件事写在前面，说明它不是意外情况，而是必须被设计进去的常态。

哪里先出问题：板缝、阴阳角、门窗洞口四角、女儿墙压顶。这些位置要么是应力集中点，要么是两层材料交接处，要么是双向受晒导致温差更大。

三、机制二：冻融循环——水在孔里反复相变

这是气温起伏直接的破坏路径。

水结冰时体积膨胀约 9%。保温材料靠的是孔隙里那团静止空气，一旦孔隙里有水，夜里降到冰点以下，水结成冰、体积撑开；白天回暖化开，水又渗到更深的位置；下一场寒潮再来，接着冻。

孔壁就这样被反复撑、反复松。撑的次数多了，孔结构开始破坏，材料的吸水率逐年上升，热阻跟着往下掉。

这里有个容易忽略的判断：反复冻融比持续低温更伤材料。一直冻着，孔里的水就一直是冰，没有相变循环；化冻交替，才是一次次的"撑—松"。

而水一旦进了孔隙，热阻的损失是量级上的：

| 介质 | 导热系数 W/(m·K) | 相对静止空气 |
|---|---|---|
| 静止空气 | 约 0.026 | 1 倍 |
| 液态水 | 约 0.6 | 约 23 倍 |
| 冰 | 约 2.2 | 约 80 倍 |

保温层含水率每增加 1%，导热系数大约增加 5%~15%；含水率到 10%~20% 时，导热系数常常翻倍甚至更高。有资料给出的工程后果是：外墙传热系数可能由 0.25 升到 0.6~1.0，采暖能耗可能比设计值高出四成到一倍。

哪里先出问题：热桥部位、朝北立面、檐口、勒脚、穿墙管根部。这些位置温度更低或更容易积水，冻融次数明显多于其他部位。

四、机制三：结露的界面位置在移动

第三个机制不那么直观，但很关键。

墙体内部的温度分布是随室外温度变化的。室外降温，内部温度曲线整体下移，原本在某一层之外的"露点温度"就向内移动。露点位置一变，凝结发生的位置也跟着变——今天是外层，明天可能就在保温层与基层之间。

暖冬年份降水偏多、空气湿度偏高，室内外水蒸气分压差把湿气往墙里推；如果隔汽层不连续、板缝不密封，水汽就在层内积下来。

JGJ/T 132-2009《居住建筑节能检测标准》把这种情况直接归入"热工缺陷"：当围护结构保温材料缺失、分布不均、受潮或存在空气渗透时，即存在热工缺陷，是建筑能耗超标的隐性主因。

注意这里的措辞——"受潮"本身就是缺陷，不需要等到材料烂掉。因为热阻已经不对了。

五、机制四：热桥把应力和冻融都放大了

热桥是保温层不连续的地方：门窗洞口、勒脚、女儿墙、阴阳角、锚栓、穿墙管、阳台板与主体连接处。

热桥的麻烦是双重的：

一是温度更低，更容易低于露点，先结露；
二是冻融次数更多，别人冻三次它可能冻五次，先破坏。

而热桥又常常是应力集中的位置（结构转角、洞口四角），热胀冷缩的剪应力和冻融的膨胀应力在这里叠加。所以实际工程里，热工缺陷和裂缝往往从这些点开始，再向外扩散。

现场怎么找？用红外热像仪。常规流程是：外表面普测 → 发现异常做详测 → 内表面普测 → 异常再详测。检测时要避开太阳辐射、风速和湿度干扰，否则读数会被带偏。

六、气温起伏的"体检表"：先看这几个部位

把前面四个机制落到部位上，可以列成一张自查表：

| 部位 | 典型表现 | 为什么先坏 |
|---|---|---|
| 门窗洞口四角 | 45°斜裂缝 | 应力集中 + 热桥，双重作用 |
| 女儿墙压顶 | 顶部开裂、渗水 | 三面受晒、温差大、易积水 |
| 勒脚与地坪交接 | 返潮、冻胀、饰面起壳 | 积雪融水聚集 + 毛细吸水 |
| 板缝与锚栓孔 | 缝隙、点状霉斑 | 冷桥点，水汽在此凝结 |
| 穿墙管根部 | 结露滴水、密封开裂 | 开孔破坏连续，密封易失效 |
| 朝北立面 | 大面积霉斑 | 温差小但湿度高、蒸发慢 |
| 阳台板与主体连接 | 连接处开裂 | 热桥 + 结构变形叠加 |

这张表不用仪器也能先走一遍。看到哪一条对上，再针对性去查。

七、做法上能做的：把"反复"这件事设计进去

气温起伏是天气，改不了；能改的是构造对起伏的耐受度。五个动作：

1. 柔性过渡。抹面层配耐碱网格布，转角与洞口做加强；按规范预留伸缩缝、沉降缝，让变形有地方释放，而不是全部挤在界面上。
2. 隔汽层连续。不断点、搭接可靠、穿墙件处做密封处理。隔汽层断一处，湿气就从那一处进。
3. 节点密封。板缝、锚栓孔、穿墙管、门窗框周边，这些是水的入口，也是冷桥点，两件事一起处理。
4. 尊重施工窗口。材料存放防受潮、避雨期施工、基层干燥平整再上墙——这几条在热工缺陷的成因清单里排得很前，但常被工期挤掉。
5. 不要只按导热系数定厚度。热桥、结露、防火隔离、系统相容性要一起验算。导热系数只是换算里的一个分母，不是选型的全部。

八、选材侧：把"水进不去"做在前面

构造能挡掉大部分水，但挡不住全部。剩下的那部分，取决于材料本身让不让水进去。

判断这件事，看两个数就够：

· 闭孔率。闭孔率高，孔与孔之间不连通，水进去只能停在表面和开口附近，整块板的含水率上不去。
· 体积吸水率。以 GB/T 8810 的口径计，这个数回答的是"泡过水之后还剩多少底子"。

这两条决定了一件关键的事：冻融循环有没有条件启动。孔里没有连通的存水，就没有"结冰撑孔壁"这个反复过程，前面第三节讲的那条破坏路径就断在源头。

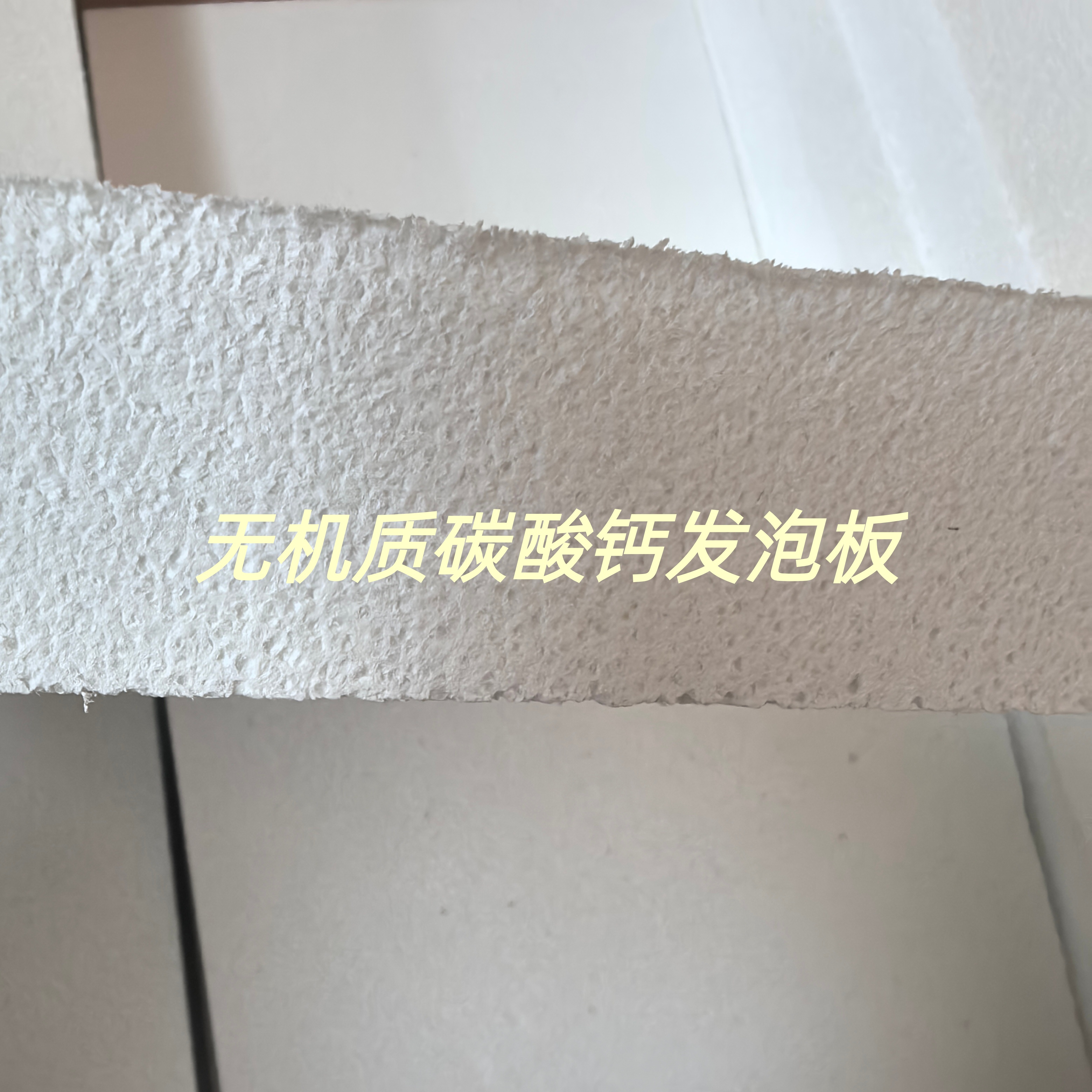

以无机质碳酸钙发泡板为例，它走的是闭孔发泡路线：闭孔率大于 95%、体积吸水率小于 1%（GB/T 8810 口径），不释放纤维；密度 70~100 kg/m³、压缩强度 0.21 MPa，属硬质板里中等偏上的抗压水平，用于屋面、地面、风管与吊顶时能承受踩踏与压缩。燃烧性能按场景选用 B1 或 A2 级，A2 以该批次成品送检报告为准。

对暖冬这种"高湿 + 化冻交替"的组合，闭孔结构的意义不在参数好看，而在于它把水挡在了外面——水进不去，冻融就没有反复撑孔壁的机会，热阻也就少了一层衰减来源。


九、小结

暖冬不是"没有寒潮"，而是"寒潮来得更没规律"。

对保温层的考验，也从"能不能扛住一次严寒"，变成"能不能扛住一整个冬天的来回折腾"。热胀冷缩考验界面，冻融循环考验孔结构，结露界面移动考验隔汽层，热桥考验节点做法——四条路径，对应四类部位、四种做法。

天气预报决定这个冬天怎么过，构造与材料决定这层保温能用多久。这是两件事。
