一、产品选用要点
1. 优适牌
聚氨酯复合风管选用主要控制参数为燃烧性能,导热系数,保温材料密度,板材厚度,面层材质等。
2. 通风、空气调节系统的
风管,宜采用圆形或长、短边之比不大于4的矩形截面,其最大长、短边之比不应超过10。
3.
聚氨酯泡沫塑料板
复合风管的附面层材料应为非燃材料。
4. 通风、空气调节系统的
风管应采用不燃材料,下列情况除外:
a) 接触腐蚀性介质的
风管和柔性接头可采用难然材料;
b) 高层民用建筑外的体育馆、展览馆、候机(车、船)楼(厅)等大空间建筑、办公楼和丙、丁、戊类厂房内的通风、空气调节系统,当
风管按防火分区设置且设置了
防烟防火阀时,可采用燃烧产物毒性较小且烟密度等级≤25的难然材料。
5. 不宜输送有腐蚀性的介质。
6. 厂家应提供
风管阻力系数,以便进行阻力损失计算。
二、施工、安装要点
1. 优适牌
聚氨酯复合风管安装必须符合下列规定:
a) 复合板
风管板材的拼接应采用45°角粘结或“H”形加固条拼接,拼接处应涂胶粘剂粘合。胶粘剂应采用不燃材料。当
风管边长≤1600mm时,宜采用45°角形槽口处直接粘接,并在粘接缝处两侧粘贴铝箔胶带;边长>1600mm时,宜采用“H”形PVC或铝合金加固条在90°角槽口处拼接。
b)
风管内严禁其他管线穿越;
2. 输送空气温度高于180℃的
风管,应按设计规定采取防护措施。
3.
风管系统安装完毕后,应按系统类别进行严密性检验,漏风量应符合GB50243-2002《通风及
空调工程施工质量验收规范》的规定。

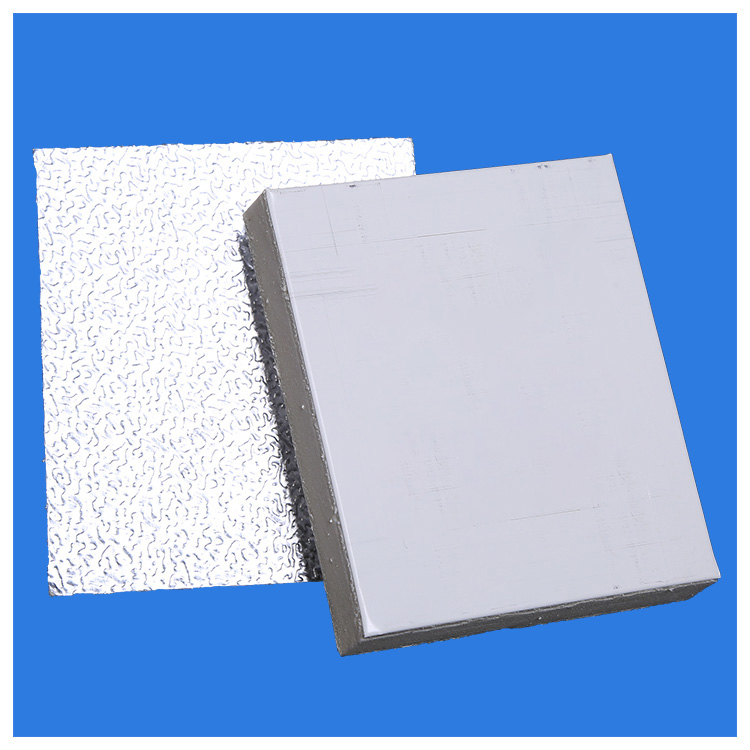

聚氨酯产品参数
1、防火等级(GB8624—2006): 阻燃B1级
2、容重45-60kg/立方米
3、产品吸水率≤ 1.5%(V.V)
4、导热系数在室温24℃下产品导热系数少于0.021V/M•K
5、漏风量: 符合《通风与
空调工程施工质量验收规范》要求
6、压缩强度10%:0.2Mpa
7、再利用率60%—80%
8、耐温:180-205℃
9、寿命长达20年
三、执行标准
1、产品标准
产品标准
JGJ141-2004《通风
管道技术规程》
GB8624《建筑材料燃烧性能分级方法》
2、工程标准
GB50016-2006《
建筑设计防火规范》
GB50046-95《高层民用
建筑设计防火规范》
GB50019-2003《采暖通风与空气调节设计规范》
GB50243-2002《通风及
空调工程施工质量验收规范》
四、相关标准图集
06K131《
风管测量孔和检查门》
03K132《
风管支吊架》
